물컵에 담긴 빨대가 꺾여 보이는 현상, 한 번쯤 보셨을 겁니다. 물속에 있는 물체가 실제보다 얕은 곳에 있는 것처럼 보이기도 하죠.
이 모든 현상은 하나의 원리로 설명됩니다. 빛이 서로 다른 매질의 경계를 지날 때 진행 방향이 꺾이는 것, 즉 굴절입니다.
이 굴절이 얼마나 일어나는지를 정확한 수식으로 알려주는 것이 스넬의 법칙(Snell’s Law) 입니다.
저는 조명 설계 업무를 하면서 이 법칙을 거의 매일 마주칩니다. 확산판을 어떤 재질로 쓸지, 도광판에서 빛이 어떻게 갇히는지, 렌즈가 빛을 어디로 모으는지 — 전부 스넬의 법칙에서 출발합니다. 공식 자체는 한 줄이지만, 실무에서의 파급력은 상당히 큽니다.
이번 글에서는 공식의 의미부터 계산 예제, 그리고 실무에서 왜 중요한지까지 그림과 함께 정리해드리겠습니다.

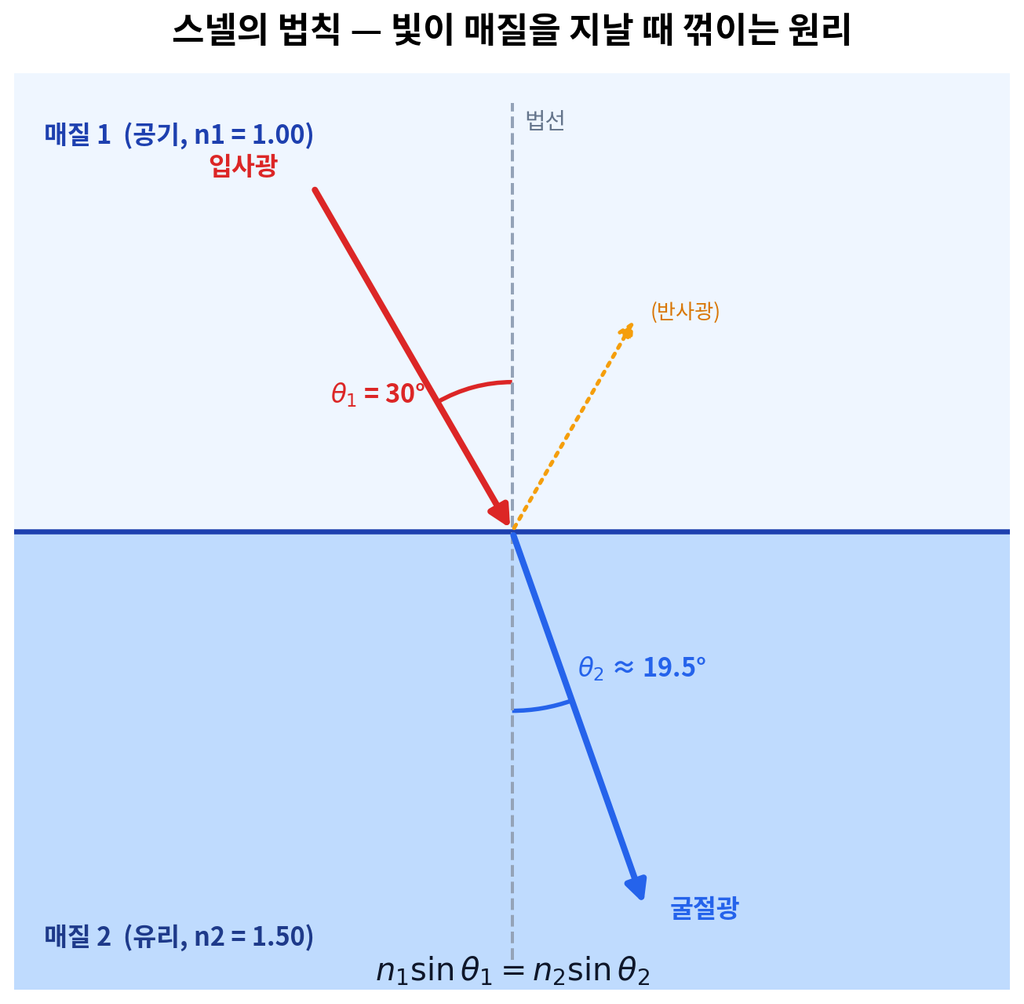

스넬의 법칙 도해 — 공기에서 유리로 입사한 빛의 입사각 30도와 굴절각 19.5도
🔍 1. 스넬의 법칙이란?
스넬의 법칙은 빛이 매질의 경계를 지날 때, 입사각과 굴절각의 관계를 굴절률로 연결한 식입니다.
n₁, n₂ = 각 매질의 굴절률 · θ₁ = 입사각 · θ₂ = 굴절각
※ 각도는 경계면이 아니라 법선(경계면에 수직인 선) 기준으로 측정합니다
여기서 초보자가 가장 많이 틀리는 부분이 각도의 기준입니다. 입사각과 굴절각은 경계면에서 잰 각도가 아니라, 경계면에 수직인 법선에서 잰 각도입니다. 위 그림의 회색 점선이 법선입니다.
법선을 기준으로 잡으면 규칙이 단순해집니다.
- 굴절률이 낮은 곳 → 높은 곳으로 갈 때: 빛이 법선 쪽으로 꺾입니다 (굴절각이 작아짐)
- 굴절률이 높은 곳 → 낮은 곳으로 갈 때: 빛이 법선에서 멀어지게 꺾입니다 (굴절각이 커짐)
💡 2. 굴절률(n)이란 무엇인가?
굴절률은 진공에서의 빛의 속도를 그 매질에서의 빛의 속도로 나눈 값입니다.
n = c / v (c = 진공에서의 광속, v = 매질에서의 광속)
빛이 매질 안에서 느려질수록 굴절률이 커집니다. 진공의 굴절률이 1.0인 이유도 여기 있습니다. 진공에서는 빛이 가장 빠르니까요.

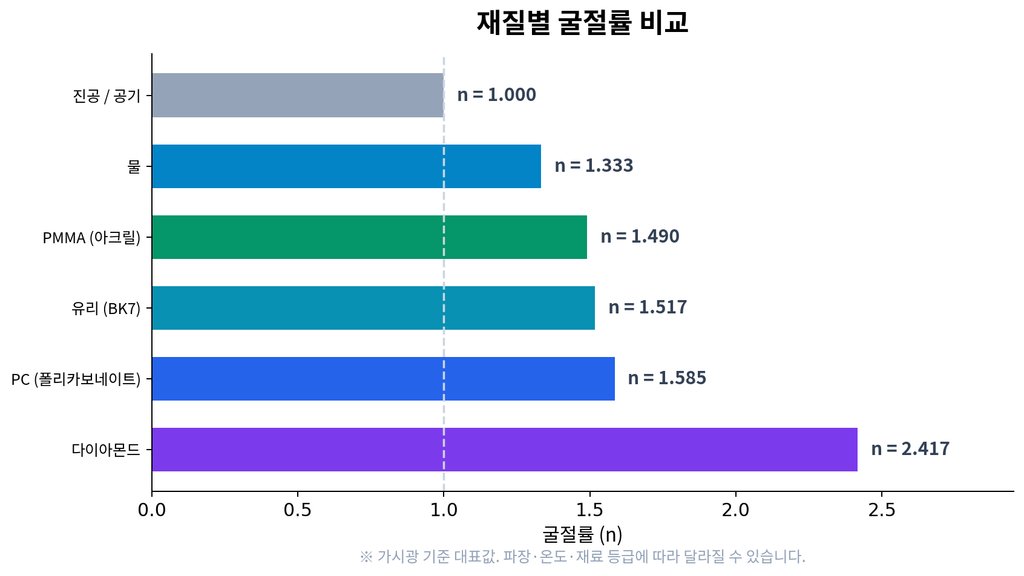

재질별 굴절률 비교 — 공기 1.00, 물 1.333, PMMA 1.49, 유리 1.517, PC 1.585, 다이아몬드 2.417
| 재질 | 굴절률 (n) | 비고 |
|---|---|---|
| 진공 / 공기 | 1.000 | 공기는 정확히는 1.0003 |
| 물 | 1.333 | |
| PMMA (아크릴) | 1.490 | 도광판·확산판에 널리 사용 |
| 유리 (BK7) | 1.517 | 광학 유리 표준 |
| PC (폴리카보네이트) | 1.585 | 내충격성 필요할 때 |
| 다이아몬드 | 2.417 | 굴절률이 매우 높음 |
※ 가시광 기준 대표값입니다. 굴절률은 파장·온도·재료 등급에 따라 달라지므로, 정밀 설계 시에는 사용하시는 자재의 데이터시트를 확인하셔야 합니다.
굴절률이 2.417로 매우 높기 때문입니다. 굴절률이 높을수록 임계각이 작아지고(뒤에서 설명), 내부로 들어온 빛이 쉽게 빠져나가지 못한 채 여러 번 반사되다가 특정 방향으로 몰려 나옵니다. 그 결과가 우리가 보는 강렬한 광채입니다.
🧮 3. 계산 예제로 이해하기
예제 1) 공기 → 유리
공기(n₁ = 1.00)에서 유리(n₂ = 1.50)로 빛이 30° 로 입사할 때, 굴절각은?
1.00 × sin(30°) = 1.50 × sin(θ₂)
1.00 × 0.5000 = 1.50 × sin(θ₂)
sin(θ₂) = 0.5000 / 1.50 = 0.3333
θ₂ = arcsin(0.3333) ≈ 19.5°
→ 굴절각 약 19.5°. 굴절률이 높은 쪽으로 들어갔으므로 법선 쪽으로 꺾여 각도가 작아졌습니다.
예제 2) 공기 → 물
공기에서 물(n₂ = 1.333)로 45° 입사할 때는?
sin(θ₂) = sin(45°) / 1.333 = 0.7071 / 1.333 = 0.5305
θ₂ ≈ 32.0°
→ 굴절각 약 32.0°. 빨대가 꺾여 보이는 이유가 바로 이 각도 차이입니다.
예제 3) 유리 → 공기 (방향을 반대로)
이번에는 유리(n₁ = 1.50)에서 공기(n₂ = 1.00)로 30° 입사해보겠습니다.
1.50 × sin(30°) = 1.00 × sin(θ₂)
sin(θ₂) = 1.50 × 0.5000 = 0.7500
θ₂ ≈ 48.6°
→ 굴절각 약 48.6°. 이번엔 각도가 커졌습니다. 굴절률이 낮은 쪽으로 나갔기 때문입니다.
그런데 여기서 자연스러운 질문이 하나 생깁니다. 입사각을 계속 키우면 어떻게 될까요?
⚠️ 4. 임계각과 전반사 — 스넬의 법칙이 깨지는 순간
예제 3에서 입사각을 45°로 올려보겠습니다.
sin(θ₂) = 1.50 × sin(45°) = 1.50 × 0.7071 = 1.0607
sin 값이 1을 넘었습니다. sin 함수는 절대 1을 넘을 수 없으므로, 이 방정식에는 해가 없습니다.
수학적으로 해가 없다는 건 물리적으로 이런 뜻입니다. 빛이 밖으로 나갈 수 없다. 굴절광이 아예 사라지고, 입사한 빛이 전부 내부로 반사됩니다. 이 현상을 전반사(TIR, Total Internal Reflection) 라고 부릅니다.
그리고 굴절각이 정확히 90°가 되는 순간의 입사각을 임계각(Critical Angle) 이라고 합니다.
단, n₁ > n₂ 일 때만 성립합니다
(굴절률이 높은 매질에서 낮은 매질로 나갈 때만 전반사가 일어납니다)

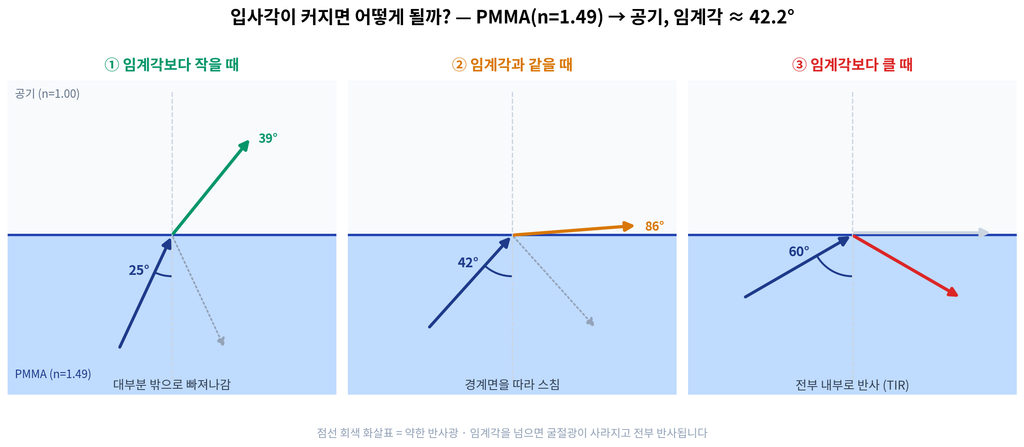

임계각 전후의 빛의 거동 — 임계각보다 작을 때, 같을 때, 클 때의 세 가지 경우
세 가지 경우를 정리하면 이렇습니다.
- 입사각 < 임계각 → 대부분의 빛이 밖으로 빠져나갑니다 (약한 반사광은 항상 존재)
- 입사각 = 임계각 → 굴절광이 경계면을 따라 스칩니다 (굴절각 90°)
- 입사각 > 임계각 → 굴절광이 사라지고 전부 내부로 반사됩니다
재질별 임계각 (공기로 나갈 때)
| 재질 | 굴절률 | 임계각 |
|---|---|---|
| 물 | 1.333 | 약 48.6° |
| PMMA (아크릴) | 1.490 | 약 42.2° |
| 유리 (BK7) | 1.517 | 약 41.2° |
| PC (폴리카보네이트) | 1.585 | 약 39.1° |
| 다이아몬드 | 2.417 | 약 24.4° |
굴절률이 높을수록 임계각이 작아집니다. 즉 빛이 더 쉽게 갇힙니다. 다이아몬드가 24.4°로 유독 작죠. 앞서 다이아몬드가 반짝이는 이유가 여기서 숫자로 확인됩니다.
🔧 5. 실무에서 스넬의 법칙이 쓰이는 곳
① 도광판(LGP) — 전반사로 빛을 가둔다
측면에서 LED 빛을 넣고 얇은 판 전체를 고르게 빛나게 만드는 부품입니다. 원리의 핵심이 전반사입니다.
PMMA 도광판의 임계각은 약 42.2°입니다. 이보다 큰 각도로 들어온 빛은 판 밖으로 나가지 못하고 내부에서 계속 반사되며 멀리까지 전달됩니다. 그리고 판 뒷면에 새겨진 패턴이 빛의 입사각을 임계각 아래로 틀어주면, 그 지점에서 빛이 밖으로 빠져나옵니다.
패턴 밀도를 조절해 빛이 나오는 양을 위치별로 제어하는 것이 도광판 설계의 핵심입니다. 스넬의 법칙 없이는 설계가 불가능합니다.
② 확산판 재질 선정
PMMA(1.49)와 PC(1.585)는 굴절률이 다릅니다. 같은 두께, 같은 구조여도 빛이 꺾이는 각도와 표면 반사량이 달라집니다. 재질을 바꾸면 광학 성능도 함께 바뀐다는 뜻입니다.
③ 렌즈 설계
렌즈가 빛을 모으고 퍼뜨리는 것 자체가 곡면에서 일어나는 굴절입니다. 곡률과 굴절률의 조합으로 초점 거리가 결정됩니다.
④ 광섬유
전반사를 이용해 빛을 손실 없이 멀리 보냅니다. 코어의 굴절률을 클래딩보다 높게 만들어, 빛이 코어 안에 갇힌 채 진행하도록 설계합니다.
❓ 6. 자주 묻는 질문
Q. 입사각은 경계면에서 재는 건가요?
아닙니다. 경계면에 수직인 법선을 기준으로 잽니다. 초보자가 가장 많이 틀리는 부분입니다. 경계면 기준으로 재면 90°에서 뺀 값이 되므로 계산 결과가 완전히 달라집니다.
Q. 굴절률은 항상 1보다 큰가요?
일반적인 광학 재료에서는 그렇습니다. 다만 X선 영역이나 인공적으로 만든 메타물질에서는 1보다 작거나 음수인 경우도 보고되어 있습니다. 조명·광학 설계 실무 범위에서는 1보다 크다고 보셔도 무방합니다.
Q. 왜 프리즘에서는 무지개가 생기나요?
굴절률이 파장에 따라 조금씩 다르기 때문입니다. 이를 분산(Dispersion)이라고 합니다. 짧은 파장(파랑)이 긴 파장(빨강)보다 더 크게 꺾여서 색이 분리됩니다.
Q. 전반사는 어느 방향으로든 일어나나요?
아닙니다. 굴절률이 높은 매질에서 낮은 매질로 나갈 때만 일어납니다. 공기에서 유리로 들어갈 때는 아무리 각도를 키워도 전반사가 생기지 않습니다.
Q. 임계각보다 작으면 반사는 전혀 없나요?
아닙니다. 임계각보다 작아도 일부는 항상 반사됩니다. 이 반사량을 계산하는 것이 프레넬 방정식입니다. 전반사는 “반사가 시작되는 지점”이 아니라 “반사율이 100%가 되는 지점”입니다.
🧭 7. 핵심 요약
- 스넬의 법칙은 n₁ sin θ₁ = n₂ sin θ₂ 로, 굴절 정도를 굴절률로 연결한 식입니다
- 각도는 반드시 법선 기준으로 측정합니다
- 굴절률이 낮은 곳 → 높은 곳이면 법선 쪽으로, 높은 곳 → 낮은 곳이면 법선에서 멀어지게 꺾입니다
- 굴절률이 높은 매질에서 나갈 때, 입사각이 임계각을 넘으면 전반사(TIR) 가 일어납니다
- 임계각은 θc = arcsin(n₂/n₁) 이며, 굴절률이 높을수록 작아집니다
- 도광판, 확산판, 렌즈, 광섬유 — 광학 부품 설계의 출발점이 이 한 줄의 공식입니다
공식 자체는 단순하지만, 여기서 파생되는 이야기는 상당히 깊습니다. 특히 전반사는 도광판이나 광섬유 같은 실제 부품의 동작 원리를 그대로 설명해주기 때문에, 광학 설계를 하신다면 반드시 몸에 익혀두실 만한 개념입니다.
